Applications métriques

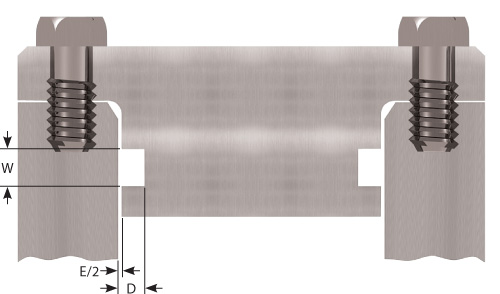

Applications radiales statiques



L'information est basé sur DIN. 3771


C/S
±
D
Gland Depth
±
E
Diametrical Clearance
W
Groove Width (+0.13/-0.00)
Max. Eccentricity
1.00
0.08
0.72
0.02
0.10
1.35
0.05
1.20
0.08
0.87
0.02
0.10
1.60
0.05
1.50
0.08
1.09
0.02
0.10
2.00
0.05
1.60
0.08
1.16
0.03
0.10
2.10
0.05
1.78 - 1.80
0.08
1.29
0.03
0.10
2.35
0.05
1.90
0.08
1.38
0.03
0.10
2.50
0.05
2.00
0.08
1.45
0.04
0.10
2.65
0.05
2.40
0.08
1.90
0.04
0.10
3.25
0.05
2.50
0.08
1.98
0.04
0.10
3.40
0.05
2.62
0.08
2.07
0.04
0.10
3.55
0.05
3.00
0.08
2.40
0.04
0.15
4.05
0.07
3.50 - 3.53
0.10
2.82
0.05
0.15
4.75
0.07
3.60
0.10
2.88
0.05
0.15
4.85
0.07
4.00
0.10
3.20
0.06
0.15
5.40
0.07
4.50
0.10
3.64
0.06
0.15
6.00
0.07
5.00
0.13
4.04
0.06
0.15
6.70
0.10
5.33- 5.34
0.13
4.31
0.08
0.15
7.15
0.10
5.50
0.13
4.45
0.08
0.15
7.35
0.10
5.70
0.13
4.61
0.08
0.15
7.65
0.10
6.00
0.13
4.91
0.08
0.18
8.15
0.13
6.99
0.15
5.72
0.10
0.18
9.50
0.13
7.00
0.15
5.73
0.10
0.18
9.55
0.13
7.50
0.15
6.14
0.10
0.18
10.20
0.13
8.00
0.15
6.55
0.10
0.18
10.90
0.13
8.40
0.15
6.87
0.15
0.18
11.45
0.13

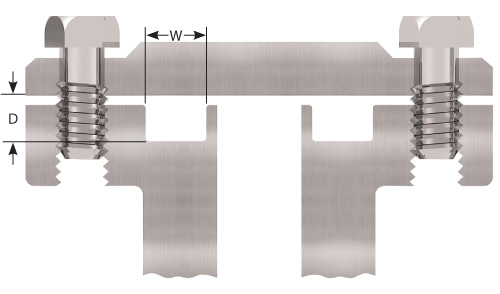

Applications axiales statiques (face)



L'information est basé sur DIN. 3771


C/S
±
D
Gland Depth
±
W
Groove Width
Hydraulic
(+0.13/-0.00)
Pneumatic
(± 0.13)
1.00
0.08
0.75
0.02
1.45
1.20
1.20
0.08
0.90
0.02
1.75
1.45
1.50
0.08
1.13
0.02
2.20
1.80
1.60
0.08
1.20
0.03
2.35
1.90
1.78 - 1.80
0.08
1.34
0.03
2.60
2.15
1.90
0.08
1.43
0.03
2.75
2.30
2.00
0.08
1.51
0.04
2.90
2.40
2.40
0.08
1.82
0.04
3.20
2.80
2.50
0.08
1.90
0.04
3.30
2.90
2.62
0.08
1.99
0.04
3.50
3.05
3.00
0.08
2.27
0.04
3.90
3.45
3.50 - 3.53
0.10
2.67
0.05
4.60
4.05
3.60
0.10
2.72
0.05
4.70
4.10
4.00
0.10
3.03
0.06
5.25
4.60
4.50
0.10
3.60
0.06
6.10
5.10
5.00
0.13
4.00
0.06
6.80
5.70
5.33
0.13
4.26
0.08
7.25
6.05
5.50
0.13
4.40
0.08
7.45
6.25
5.70
0.13
4.56
0.08
7.75
6.50
6.00
0.13
4.98
0.08
8.00
6.75
6.99
0.15
5.80
0.10
9.05
7.85
7.00
0.15
5.81
0.10
9.05
7.90
7.50
0.15
6.23
0.10
9.70
8.40
8.00
0.15
6.64
0.10
10.35
9.00
8.40
0.15
6.97
0.15
10.90
9.45

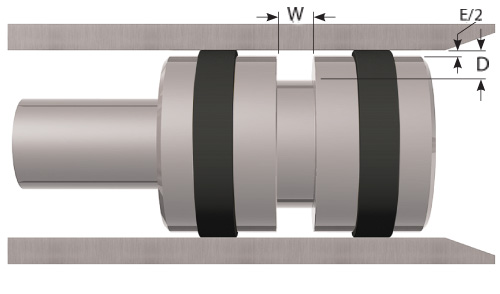

Échange des applications



C/S
±
D
Gland Depth
±
E
Diametrical Clearance
W
Groove Width (+0.13/-0.00)
Max. Eccentricity
1.00
0.08
0.80
0.02
0.10
1.35
0.05
1.20
0.08
0.96
0.02
0.10
1.60
0.05
1.50
0.08
1.20
0.02
0.10
2.00
0.05
1.60
0.08
1.28
0.03
0.10
2.10
0.05
1.78 - 1.80
0.08
1.42
0.03
0.10
2.40
0.05
1.90
0.08
1.52
0.03
0.10
2.50
0.05
2.00
0.08
1.60
0.04
0.10
2.65
0.05
2.40
0.08
2.06
0.04
0.10
3.25
0.05
2.50
0.08
2.15
0.04
0.10
3.40
0.05
2.62
0.08
2.25
0.04
0.10
3.55
0.05
3.00
0.08
2.61
0.04
0.15
4.05
0.07
3.50 - 3.53
0.10
3.07
0.05
0.15
4.75
0.07
3.60
0.10
3.13
0.05
0.15
4.85
0.07
4.00
0.10
3.48
0.05
0.15
5.40
0.07
4.50
0.10
3.99
0.05
0.15
6.00
0.07
5.00
0.13
4.44
0.05
0.15
6.70
0.10
5.33- 5.34
0.13
4.73
0.05
0.15
7.15
0.10
5.50
0.13
4.88
0.05
0.15
7.40
0.10
5.70
0.13
5.06
0.05
0.15
7.60
0.10
6.00
0.13
5.19
0.05
0.18
8.15
0.13
6.99
0.15
6.05
0.05
0.18
9.50
0.13
7.00
0.15
6.06
0.05
0.18
9.55
0.13
7.50
0.15
6.49
0.05
0.18
10.20
0.13
8.00
0.15
6.92
0.05
0.18
10.90
0.13
8.40
0.15
7.27
0.05
0.18
11.45
0.13
